デンゲン製 スポット溶接機 スポルドマックス SW-A50の主な特徴

デンゲン製「スポルドマックス SW-A50」は、自動車鈑金・車体補修を主な用途とした移動式スポット溶接機で、車体パネルの交換や薄鋼板の接合、パネル修正などに使用されてきた業務用モデルです。
主な特徴は以下のとおりです。

・自動車ボディーの薄鋼板をスポット状に接合するために設計された機種で、自動車鈑金工場や車体整備工場などで使用されてきたモデルです。
・重ね合わせた鋼板へ電極を押し当て、大電流を短時間流す抵抗スポット溶接方式を採用しており、鋼板同士の接触部分を局所的に発熱・溶融させて接合します。
・最大二次電流は約7,300Aの仕様が確認されており、自動車用薄鋼板のスポット溶接に必要な大電流を短時間で供給できる性能を備えています。
・定格容量は23kVAで、自動車鈑金工場などに設置されている三相200V電源を使用する業務用スポット溶接機です。
・入力電源は三相200V・50／60Hzに対応しており、工場設備として使用することを前提とした電源仕様となっています。
・二次電圧は6～9.5Vの低電圧・大電流出力となっており、母材の電気抵抗によって発生するジュール熱を利用してスポット溶接を行います。
・使用率は5.5％の仕様となっており、短時間に大きな電流を流して1打点ずつ施工する抵抗スポット溶接に適した設計です。
・MIG／MAG溶接のように長い溶接ビードを形成するのではなく、必要な箇所を点状に接合するため、自動車製造時に多用されるスポット溶接に近い方法で交換パネルを取り付けることができます。
・短時間に熱を集中させて接合するため、周囲への熱影響を抑えやすく、自動車外板などの薄鋼板で発生しやすい反りや波打ちなどの熱変形を軽減できます。
・両面スポット溶接では、溶接ガンの電極で鋼板を両側から挟み込み、加圧した状態で大電流を流すことで、鋼板同士の接触面にナゲットと呼ばれる溶融接合部を形成します。
・適切な加圧力と通電時間を組み合わせることで、チリや過度な発熱を抑えながら安定したナゲットを形成し、必要な接合強度を確保できます。
・スポット溶接そのものには溶接ワイヤや溶加材を使用せず、重ね合わせた母材そのものを直接接合するため、効率よく車体パネルの接合作業を進められます。
・シールドガスを使用する半自動溶接とは異なり、スポット溶接時にはCO2ガスや混合ガスを必要としません。
・溶接後に大きなビードが残りにくいため、パネル交換後に必要となる研削や仕上げ作業を少なくできる場合があります。
・ドア開口部、クォーターパネル、サイドパネル、ピラー、サイドシル、フロアなど、鋼板を重ね合わせて接合する自動車ボディーのさまざまな部分に活用できます。
・事故などで損傷した車体パネルを取り外して新品パネルへ交換する際、一定間隔で複数のスポットを施工して車体を復元する作業に適しています。
・手動クランプ式の溶接ガンを使用する仕様があり、エアーを使用せずに作業者がクランプを操作して鋼板を挟み込み、スポット溶接を行うことができます。
・エアー設備を必要としない手動クランプ仕様では、コンプレッサーやエアーホースに依存せずスポット作業を行えることがメリットです。
・スポルドマックスシリーズでは作業箇所に合わせた豊富なアームが用意されており、車体形状や電極を当てる位置に応じてアームを使い分けることができます。
・SW-A50は20mm径電極用の大型機種向けアームに対応しており、標準的なストレートアームのほか、長さの異なるミドル、セミロング、ロング、ウルトラロングなどのアームを使用できます。
・ストレートアームは140mmの標準タイプをはじめ、220mm、250mm、300mm、350mm、430mm、600mmなどが設定されており、溶接位置の深さに合わせて選択できます。
・クランク形状のアームも使用でき、通常のストレートアームでは電極を配置しにくい車体の奥まった部分や障害物のある箇所にも対応しやすくなっています。
・交換式アームによって電極の到達範囲を変更できるため、ドア開口部やピラー周辺、サイドシルなど、車体形状の異なるさまざまな部分の補修に対応できます。
・SW-A50は大型機種用のダイセットプーラーにも対応しており、スポット溶接だけでなく、自動車ボディーのへこみを引き出す鈑金修正作業にも活用できます。
・ダイセットプーラーでは、溶着と引き出しを組み合わせることで、事故などでへこんだ車体パネルを効率よく修正できます。
・ワッシャーを使用しないタイプのダイセットプーラーにも対応しており、溶着とプーラーによる引き出しを連続して行う車体鈑金作業に利用できます。
・スポット溶接とパネル引き出し作業の両方に活用できるため、交換パネルの接合だけでなく、交換せずに修正する鈑金作業にも利用価値のある機種です。
・亜鉛メッキ鋼板など、自動車ボディーに使用される表面処理鋼板の補修にも活用されてきたタイプで、板厚や表面状態に応じて適切な条件を設定して使用します。
・電極チップの形状や接触状態は溶接品質に大きく影響するため、先端が摩耗・変形した場合には整形または交換して、適切な接触面積を維持する必要があります。

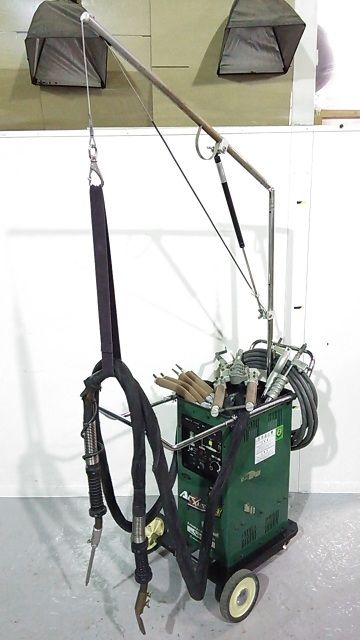

・本体は縦型の移動式構造となっており、キャスターによって修理する車両の近くへ移動させながら使用できるため、自動車鈑金工場での取り回しに適しています。
・本体寸法は約幅570mm×奥行680mm×高さ880mmの仕様が確認されており、ハンガーを含めた高さは約2,000mmとなる構成があります。
・車両を大型の定置式溶接機へ移動させるのではなく、溶接機本体を修理車両の近くへ配置できるため、車体各部を順番に施工する作業に適しています。
・SW-A50は旧型のスポルドマックスシリーズにあたり、現在のデンゲン製高出力インバータースポット溶接機とは、電流制御方式や最大出力、加圧方式、対応鋼板などが異なります。
・特に近年の車両に使用される超高張力鋼板やホットスタンプ材などについては、現行の高出力インバーター式スポット溶接機と同等に対応できるものとして扱わず、車両メーカーの補修要領と本機の能力を確認する必要があります。
・中古品では本体の電源投入だけでなく、実際に鋼板を使用して試験溶接を行い、十分な溶接電流が得られるか、安定したナゲットを形成できるかを確認することが重要です。
・試験溶接後に鋼板を剥離してナゲットの形成状態や破断状態を確認すると、実際の溶接能力を判断しやすくなります。
・溶接ガンについては、電極チップの摩耗や変形、クランプ機構のガタ、アームの曲がりや焼損、電極同士の位置ずれなどを確認する必要があります。
・大電流が流れる出力ケーブルについても、被覆のひび割れや硬化、端子部分の焼損、接触不良、内部断線などがないか確認することが重要です。
・各種アーム、電極チップ、ハンドクランプ、ダイセットプーラーなどの付属品がそろっている場合は、対応できる作業範囲が広くなるため、中古機としての実用性や査定評価にも影響します。
・SW-A50は旧型モデルのため、個体の仕様や付属する溶接ガンによって構成が異なる場合があり、細かな仕様については実機の銘板や付属品を確認することが重要です。
・デンゲン スポルドマックス SW-A50は、三相200V電源、最大約7,300Aの大電流スポット溶接、豊富な交換式アーム、ダイセットプーラーへの対応などを特徴とし、自動車ボディーのパネル交換や事故車修理、各種鈑金作業に活用されてきた業務用スポット溶接機です。
