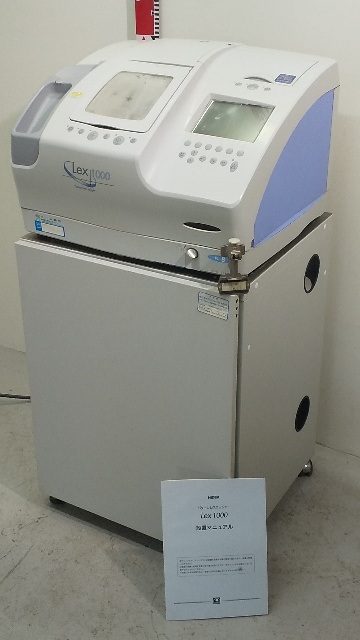

NIDEK ニデック製 パターンレスエッジャー Lex1000の特徴

NIDEK（ニデック）製「Lex 1000」は、眼鏡フレームの形状に合わせて眼鏡レンズを自動研削する高機能なパターンレスエッジャーです。
通常のフルリムフレーム用レンズだけでなく、ハイカーブレンズ、超撥水コートレンズ、ナイロール用の溝掘り加工などにも対応し、オプションの「Lex Drill」と組み合わせることでツーポイントフレーム用の穴あけ加工までシステム化できることが大きな特徴です。
主な特徴は以下のとおりです。

・Lex 1000は、眼鏡店やレンズ加工施設などで度付きレンズやサングラスレンズをフレーム形状へ加工するための全自動パターンレスエッジャーです。
・フレームトレーサー搭載モデルでは、眼鏡フレームの玉型を直接測定し、読み取った形状データを基にレンズを自動加工できます。
・フレームトレーサーを搭載しないNTモデルも設定されており、外部から取り込んだ形状データを使用してレンズ加工を行うことができます。
・従来の型板を使用した加工と異なり、フレーム形状をデータ化して加工するため、型板作成の手間を省きながら高精度なレンズ加工を行えます。
・加工室、操作パネル、ディスプレイ、フレームトレーサーなどを一体化した構成で、形状測定からレイアウト設定、加工までを効率よく進められます。
・大きな特徴の一つがハイカーブレンズへの対応で、スポーツサングラスなどに使用されるカーブの強いレンズを加工できます。
・一般的なレンズでは難しいハイベースカーブ形状でも、レンズの立体形状を測定しながら適切な加工位置を設定できます。
・ハイカーブヤゲン加工では、レンズカーブに沿ってヤゲン位置を制御し、カーブの強いフレームへレンズを適切に組み込みやすくします。
・ヤゲン位置は自動設定だけでなく、レンズ前面からの距離やレンズ厚に対する割合などを基準として設定できます。
・手動設定によってヤゲン位置を細かく調整することもでき、特殊なフレームや厚みのあるレンズにも柔軟に対応できます。
・フルリムフレーム用のヤゲン加工だけでなく、ツーポイントフレームなどに使用する平加工にも対応します。
・ナイロールフレーム用の溝掘り加工機能を備え、レンズ外周へナイロン糸を保持するための溝を形成できます。
・溝掘り用ホイールは小径化され、ハイカーブレンズに対してもレンズカーブに追従しながら精密な溝加工を行えるよう設計されています。
・溝位置はレンズ前面からの距離、レンズカーブ、レンズ厚に対する割合などから設定でき、フレーム形状に合わせた加工が可能です。
・溝の深さや幅についても加工条件に合わせて設定でき、ナイロールフレームへの組み込み状態を調整できます。
・レンズ外周の角を処理する安全面取り機能を備え、加工後のレンズエッジを滑らかに仕上げることができます。
・前面のみ、後面のみ、前後両面などから面取り位置を選択でき、レンズ形状や用途に応じた仕上げが可能です。
・面取り量についても調整でき、厚みのあるレンズや外周が露出するフレームなどで外観と安全性を整えられます。
・仕様によってヤゲン部分や平加工部分の研磨加工にも対応し、レンズ外周を光沢のある状態へ仕上げることができます。
・研磨仕上げはツーポイントフレームやナイロールフレームなど、レンズ外周が見える眼鏡の外観品質向上に有効です。
・プラスチックレンズ、高屈折率プラスチック、ポリカーボネート、Trivexなど、さまざまな眼鏡レンズ材料の加工に対応します。
・サングラスなどで使用されるポリウレタン系レンズの加工にも対応しており、一般眼鏡だけでなくスポーツ・ファッション系レンズにも活用できます。
・超撥水コートや防汚コートなど、表面が滑りやすいコーティングレンズへの加工を考慮した「Advanced Soft Grinding Mode」を搭載しています。
・Advanced Soft Grinding Modeでは加工中の研削圧力を監視し、適切な圧力に制御することでレンズの軸ずれを抑えます。
・表面が滑りやすいコーティングレンズは加工中にチャック位置がずれやすいため、この圧力制御は加工精度を維持するうえで重要な機能です。
・レンズ回転部にはダイレクトドライブ方式を採用し、加工中の円柱軸方向のずれを抑えながら安定したレンズ回転を行えるよう設計されています。
・チャック圧力を安定させる機構も備え、レンズ表面のコーティングへ過度な負担を与えずにレンズを保持します。
・オプションのNano Cupを使用することで、通常のカップでは保持しにくい小径レンズの加工にも対応できます。
・Nano Cup使用時には平加工で最小約20×15.5mm、通常ヤゲン加工で最小約21×16.5mmクラスまで加工できる仕様となっています。
・小型フレームや玉型の小さな眼鏡を加工する場合にも対応範囲を広げられることが特徴です。
・加工工程は荒加工、仕上げ加工、必要に応じて研磨、溝掘り、安全面取りなどを連続して実行できます。
・レンズ材料や選択した加工条件に応じて加工順序が制御され、作業者が各工程を個別に切り替える負担を軽減できます。
・加工室には自動開閉式のドアを備え、加工終了後にはドアが自動的に開く構造となっています。
・研削時の騒音を抑える加工制御と加工室のシール構造を採用し、眼鏡店内での使用を考慮した低騒音設計となっています。
・操作部にはディスプレイと操作パネルを備え、フレーム形状、レンズレイアウト、ヤゲン位置、溝位置などを画面上で確認しながら設定できます。
・画面表示にはアイコンを多用したインターフェースが採用され、複雑なレンズ加工条件についても順序に沿って設定しやすくなっています。
・レンズ形状やレイアウトデータは本体内部へ保存でき、同じフレームや加工条件を再度使用する場合に呼び出して利用できます。
・内部メモリーには最大100組の形状・レイアウトデータを保存できる仕様となっています。
・Ethernet接続機能を備え、対応する外部機器や眼鏡加工システムとのデータ通信にも利用できます。
・USBメモリにも対応しており、ソフトウェア関連の作業やデータ管理などに使用されます。
・オプションのオートドリリングユニット「Lex Drill」と接続することで、レンズへの穴あけ加工にも対応できます。
・Lex Drillを組み合わせることで、ツーポイントフレームなどに必要となる複雑なドリル加工を自動化でき、エッジングから穴あけまで一連の加工システムを構築できます。
・必要に応じてドリリングユニットを追加できるため、導入時はエッジャー単体で使用し、その後加工内容に合わせてシステムを拡張することも可能です。
・Lex 1000はハイカーブレンズへの対応力が特徴的なモデルで、スポーツグラスやサングラスなど一般的な眼鏡より強いカーブを持つ製品の加工にも適しています。
・2000年代後半に展開されたモデルで、ハイカーブレンズや超撥水コートレンズへの加工技術などが評価され、海外の眼鏡関連展示会や専門誌でも高い評価を受けた実績があります。
・複数の砥石構成が存在し、PLB-G、PL-8、PLB-8などの仕様によって搭載砥石や対応する加工内容が異なります。
・そのため中古機では「Lex 1000」という型式だけでなく、本体の砥石仕様やトレーサーの有無、Lex Drillの有無などを確認することが重要です。
・中古品では、まずフレームトレーサー搭載機の場合は実際のフレームを測定し、左右の玉型を正常に読み取れるか確認することが重要です。
・読み取った形状と実際のフレームに大きな差がないか確認し、トレーサーの測定精度や駆動状態を点検します。
・実際にレンズを加工してフレームへ組み込み、レンズサイズが大きすぎたり小さすぎたりしないか確認すると加工精度を判断しやすくなります。
・ヤゲン加工ではヤゲン位置、カーブ、形状が適切か確認し、特にハイカーブレンズでは前後方向の位置ずれがないかを確認します。
・溝掘り機能についても実際に加工し、溝位置、幅、深さが安定しているか、溝掘りホイールに著しい摩耗がないかを点検します。
・安全面取り機能については前面・後面とも正常に作動するか確認し、面取り用ホイールや駆動機構の状態を点検します。
・研磨対応仕様ではレンズ外周へ均一な光沢が得られるか確認し、研磨ムラや加工残りがないかを見ることが重要です。
・メイン砥石については摩耗、欠け、目詰まりなどを確認し、加工中に異常な振動や大きな騒音が発生していないかを点検します。
・レンズチャックについては正常な圧力でレンズを保持できるか確認し、加工中の軸ずれやレンズ滑りが発生していないかを確認します。
・レンズ形状測定用のフィーラーについても正常に初期化・測定できるか確認し、測定エラーが頻繁に発生していないかを点検します。
・操作パネルやディスプレイについては表示不良、タッチ・ボタン操作の不具合などがないか確認し、加工条件の設定を一通り行えるか確認します。
・給水ポンプ、循環タンク、ホース、ノズル、排水系統についても水漏れや詰まりがないか確認し、加工時に十分な加工水を供給できる状態かを点検します。
・Lex Drillが付属する場合はドリルユニットの各軸動作、工具回転、穴位置精度なども確認し、エッジャーとの通信が正常に行われるかを確認します。
・中古査定では本体だけでなく、フレームトレーサー、循環水タンク、給水ポンプ、レンズカップ、Nano Cup、各種アダプター、Lex Drill、取扱説明書などの付属状況も重要な評価ポイントとなります。
・NIDEK Lex 1000は、通常のヤゲン・平加工に加えて、ハイカーブヤゲン、精密な溝掘り、安全面取り、研磨、超撥水コートレンズへの低負荷加工などに対応し、さらにLex Drillとの組み合わせで穴あけ加工まで拡張できる高機能なパターンレスエッジャーです。
