TOPCON(トプコン)製 パターンレスエッジャー ALE-5100の特徴

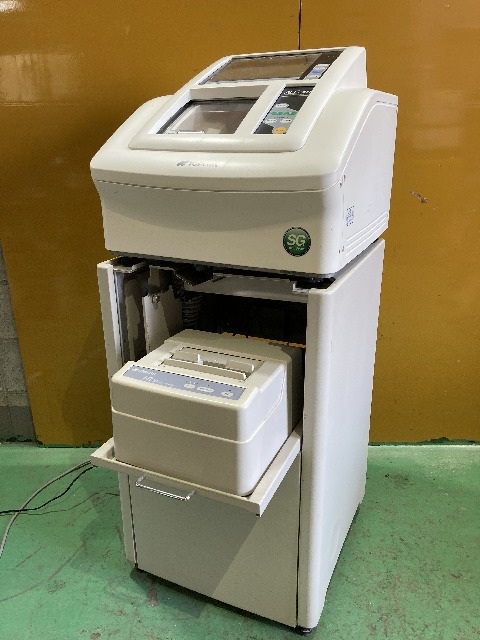

TOPCON（トプコン）製「ALE-5100」は、眼鏡フレームの形状データに合わせて眼鏡レンズを自動研削し、ヤゲン加工、平加工、鏡面加工、溝掘り、安全面取りなどを行うパターンレスオートレンズエッジャーです。
従来機ALE-5000シリーズの機能を継承しながら、操作性、画面表示のレスポンス、静音加工、加工データの保存能力などを向上させたモデルで、眼鏡店やレンズ加工施設で幅広いレンズ加工に対応できることが特徴です。
主な特徴は以下のとおりです。

・ALE-5100は、TOPCONが2006年に発売した眼鏡レンズ加工用のパターンレスオートレンズエッジャーです。
・従来のALE-5000シリーズの基本機能を踏襲しながら、電装系や操作インターフェースなどを改良した後継シリーズとして開発されています。
・眼鏡フレームの玉型を型板へ写して加工する従来方式とは異なり、フレームリーダーから取得したデジタル形状データを使用してレンズを加工します。
・型板を製作する必要がないため、フレーム形状の読み取りからレンズ加工までの作業を効率化できます。
・ALE-5100本体とは別にFR-5000やFR-50などのフレームリーダーを組み合わせて使用するシステム構成となっています。
・FR-5000では3次元両眼自動読み取りに対応し、左右のフレーム形状を立体的なデータとして取得できます。
・FR-50では片眼・両眼の自動読み取りに対応し、フレーム、パターン、サンプルレンズ、加工済みレンズなどの形状測定が可能です。
・FR-50ではレンズ片眼あたり最大1,000ポイントの形状情報を読み取ることができ、高精度なフレーム形状測定に対応します。
・取得した3次元形状データを利用して、フレームカーブやレンズ形状を考慮しながら加工条件を設定できます。
・加工方式はパターンレス加工およびリムレス加工に対応し、自動加工とマニュアル加工を選択できます。
・フルリムフレーム用のレンズでは、レンズ外周へ山形のエッジを形成するヤゲン加工を行えます。
・ヤゲン位置はレンズの前後面形状やフレームカーブなどを考慮して設定でき、フレームへ自然に収まりやすい形状へ加工できます。
・加工前には画面上でヤゲン位置をシミュレーションでき、完成後のエッジ形状を確認しながら加工条件を調整できます。
・度数が強く外周厚に差があるレンズでも、レンズ形状を確認しながらヤゲン位置を調整できることが特徴です。
・ツーポイントフレームなどヤゲンを必要としないレンズでは、外周を平らに仕上げる平加工に対応します。
・仕上がり状態としてヤゲン、平、鏡面ヤゲン、鏡面平などを選択でき、フレームの種類や希望する仕上がりに合わせた加工が可能です。
・鏡面加工ではレンズ外周を光沢のある状態へ仕上げることができ、エッジ部分が見える眼鏡の外観品質を高められます。
・ツーポイントフレームやナイロールフレームなど、レンズ外周が露出するデザインでは鏡面加工が特に有効です。
・ナイロールフレーム用の溝掘り加工にも対応し、レンズ外周へナイロン糸を保持するための溝を形成できます。
・溝幅は画面から細・中・太を選択でき、フレームやナイロン糸の仕様に合わせて加工条件を変更できます。
・安全面取り機能を備え、加工後のレンズ外周に残る鋭い角を削って滑らかな状態へ仕上げることができます。
・面取り量は小・中・大から選択できるほか、特殊幅広の構造面取りにも対応します。
・面取り部分についても鏡面仕上げを選択でき、レンズ外周の外観をより美しく仕上げることができます。
・対応するレンズ材料はガラス、プラスチック、ポリカーボネート、アクリル、高屈折プラスチックなど幅広く設定されています。
・シリーズ後期仕様ではTrivexや超高屈折レンズなどにも個別の加工設定が用意され、さまざまな眼鏡レンズ材料へ対応できます。
・レンズ材料ごとにサイズ補正値やヤゲン位置などを記憶でき、材質を変更した場合でも適切な加工条件を呼び出せるよう設計されています。
・撥水コーティングなどによって表面が滑りやすいレンズについても、加工中のレンズずれを抑えながら加工できるよう考慮されています。
・新たに「ソフト加工モード」を搭載し、通常よりレンズへ加わる負荷を抑えながら優しく加工できます。
・ソフト加工モードは滑りやすいレンズの加工精度を確保するだけでなく、加工時の騒音を抑える目的でも使用できます。
・眼鏡店内で接客や視力測定を行っているときでも加工音を抑えやすく、インショップでの使用を考慮した設計となっています。
・操作部には10.4インチクラスの大型カラー画面を採用し、レンズ形状やレイアウト、ヤゲン位置などを見やすく表示できます。
・Windows形式を意識したメニュー構成を採用し、必要な加工条件を画面上から順番に入力しやすい操作インターフェースとなっています。
・レイアウト画面、メニュー画面、ヤゲンシミュレーション画面、加工終了画面などを色分けして表示し、現在の作業状態を把握しやすくしています。
・ALE-5000シリーズから電装系を一新することで、データ入力やヤゲン位置確認などの画像描画レスポンスが向上しています。
・画面操作から加工開始までをスムーズに進められ、眼鏡加工業務の作業効率向上を図っています。
・フレーム形状や加工条件などを最大約2,000JOB保存できる大容量メモリーを備えています。
・ALE-5000シリーズと比較してフレームメモリー数が約5倍に増加しており、多数のフレームデータを本体へ保存できます。
・定番フレームの形状データを保存しておけば、同一モデルのレンズを再加工するときにデータを呼び出して使用できます。
・顧客ごとの加工データを保存しておくことで、レンズ破損などによって再加工が必要になった場合にも以前の加工条件を利用できます。
・オプションのバーコードリーダーにも対応し、保存されたJOBデータを効率よく呼び出せるシステムを構築できます。
・平加工時の対応レンズ径は約19～95mm、ヤゲン加工時は約21～95mmとなっており、小径から比較的大径の眼鏡レンズまで対応します。
・一つのレンズブロックで幅広い玉型サイズやベースカーブへ対応できるよう設計され、日常的なレンズ加工でのブロック交換作業を軽減しています。
・ハイベースカーブフレームへ対応する加工モードを備え、一般的な眼鏡フレームだけでなくカーブの強いフレームにも対応できます。
・8ベースクラスのカーブが強いフレームなどでも、フレーム形状に合わせてヤゲン位置を調整できるよう設計されています。
・ALE-5100シリーズにはALE-5100、ALE-5100C、ALE-5100SG、ALE-5100Pro、ALE-5100XP、ALE-5100SHなど複数の仕様が存在します。
・さらにハイカーブレンズやスクエアデザインフレームへの加工性能を高めたALE-5100HCも追加されています。
・ALE-5100HCではTOPCON独自の小径ミニ砥石を搭載し、通常サイズの砥石では干渉しやすいハイカーブレンズのヤゲン加工へ対応します。
・小径砥石を使用することで、スクエア形状など角の強いデザインでもヤゲンをきれいに形成しやすくなっています。
・シリーズ後期にはHigh Speed仕様も展開され、従来仕様と比較して加工時間を約30％短縮したモデルも存在します。
・High Speed仕様では専用の高速加工モードを選択でき、処理枚数が多い眼鏡店や加工施設での作業効率向上を図っています。
・加工時間の短縮によって1枚あたりの消費電力も抑えられ、省エネルギー性にも配慮されています。
・外部機器とのデータ通信にはTOPCONプロトコルおよびOMAプロトコルを使用できます。
・FR-5000やFR-50などのフレームリーダー、DS-5000インテグレーテッドブロッカーなどと組み合わせた眼鏡加工システムを構築できます。
・DS-5000ではALE-5100側で入力したPDや高さ情報を受信し、レンズの適切なブロッキング位置を表示できます。
・フレームリーダーとエッジャーが別体となっているため、ALE-5100でレンズを加工している間に次のフレームをトレースするなど、作業を並行して進めることも可能です。
・本体寸法は約500mm幅×530mm奥行×430mm高さで、眼鏡店の加工スペースへ設置しやすい卓上型の構造です。
・専用テーブルを使用した場合の全高は約1,210mmとなります。
・本体質量は約50kgで、業務用の高機能パターンレスエッジャーとして比較的コンパクトにまとめられています。
・電源はAC100V・50/60Hzで、電源入力は約650VAとなっています。
・RoHS指令に準拠した設計となっており、環境負荷物質の使用低減にも配慮されています。
・中古品では、まず電源投入後に正常に初期化が完了し、砥石キャリッジ、レンズチャック、レンズ形状測定部などの各駆動部分でエラーが発生しないか確認することが重要です。
・対応するフレームリーダーが付属する場合は、実際にフレームをトレースしてALE-5100へ形状データを正常に転送できるか確認します。
・実際にレンズを加工してフレームへ組み込み、仕上がったレンズが大きすぎたり小さすぎたりしないか確認すると加工精度を判断しやすくなります。
・ヤゲン加工ではヤゲン位置、高さ、カーブがレンズ外周全体で安定しているか確認し、フレームへ無理なく装着できるかを点検します。
・平加工についても指定した玉型へ正確に仕上がっているか確認し、左右レンズで寸法差や形状ずれが発生していないかを確認します。
・溝掘り機能付きの場合は実際にナイロール用の溝を加工し、溝位置、幅、深さがレンズ外周全体で安定しているかを確認します。
・安全面取りについても前面・後面へ均一に加工できるか確認し、面取り幅に大きなムラが発生していないかを点検します。
・鏡面加工対応機では、加工後のレンズ外周に曇りや研磨ムラが残らず、均一な光沢が得られるかを確認することが重要です。
・各砥石については摩耗、欠け、目詰まりなどを確認し、加工中に異常な振動や大きな騒音が発生していないかを点検します。
・レンズチャックについては適切な圧力でレンズを保持できるか確認し、加工中にレンズが滑ったり軸ずれを起こしたりしないかを確認します。
・カラー液晶については表示の暗さ、色むら、ちらつき、表示欠けなどを確認し、操作キーについても正常に反応するかを点検します。
・旧型の電子制御機器となるため、制御基板、液晶ディスプレイ、モーター、センサー、メモリーなどの経年劣化も中古機では重要な確認ポイントです。
・給水・排水系統については循環水タンク、ポンプ、ホース、ノズルなどを確認し、水漏れや詰まりがなく十分な加工水を供給できるかを点検します。
・中古査定ではALE-5100本体だけでなく、FR-5000やFR-50などのフレームリーダー、DS-5000などのブロッカー、専用テーブル、循環水タンク、ポンプ、レンズカップ、接続ケーブル、取扱説明書などの付属状況も重要な評価ポイントとなります。
・ALE-5100シリーズは仕様や製造時期によって搭載機能が異なるため、中古機では本体銘板や仕様表示を確認し、溝掘り、面取り、鏡面加工、ハイカーブ対応、高速加工などの機能を個別に確認することが重要です。
・TOPCON ALE-5100は、ガラス、プラスチック、ポリカーボネート、アクリル、高屈折プラスチックなど幅広いレンズ材料に対応し、ヤゲン、平加工、鏡面加工、溝掘り、安全面取りなどを自動化するとともに、大型カラー画面、ソフト加工モード、約2,000JOBのデータメモリーなどを備えた高機能なパターンレスオートレンズエッジャーです。
