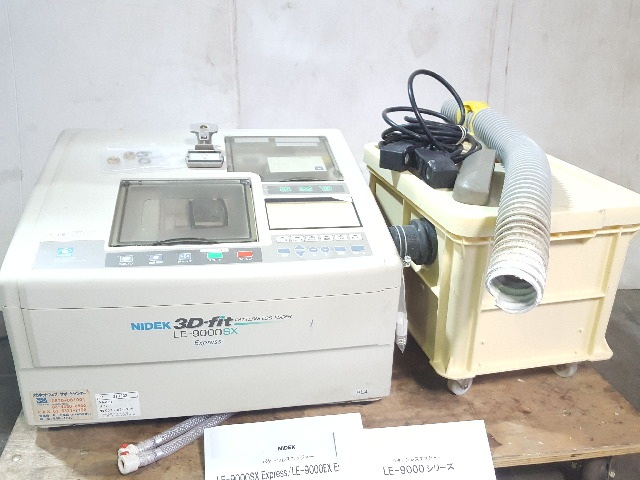

NIDEK ニデック製 パターンレスエッジャー LE-9000SX Expressの特徴

NIDEK（ニデック）製「LE-9000SX Express」は、眼鏡フレームの形状を3次元で読み取り、そのデータに基づいて眼鏡レンズを高速かつ高精度に自動加工するパターンレスエッジャーです。
従来のLE-9000SXをベースに高速モーターや加工機構を改良したExpressモデルで、ヤゲン加工、平加工、研磨、溝掘り、安全面取りなどを1台で行える多機能性が特徴です。
主な特徴は以下のとおりです。

・LE-9000SX Expressは、NIDEKのLE-9000シリーズに属するフレームトレーサー内蔵型のパターンレスエッジャーです。
・「Express」の名称が示すように加工速度の向上を重視したモデルで、従来機よりスピーディーなレンズ仕上げを可能にしています。
・新開発の高速モーターを採用し、荒加工から仕上げ加工までの処理時間を短縮しています。
・砥石駆動にはダイレクトドライブ方式を採用し、安定した砥石回転と高い加工効率を実現しています。
・内部機構についても改良が施され、高速加工だけでなく仕上がり品質、ヤゲン制御、耐久性の向上が図られています。
・本体に3次元フレームトレーサーを内蔵しているため、別体のフレームリーダーを使用せずフレーム形状の読み取りから加工まで行えます。
・トレーサーは3次元両眼自動トレース方式を採用し、左右の玉型とフレームカーブを立体的なデータとして取得できます。
・フレームのほか、パターンやデモレンズの形状読み取りにも対応しています。
・トレース時には低圧スタイラスを使用し、測定圧によるフレームの変形を抑えながら形状を読み取ります。
・フレームはワンタッチ式の自動クランプで保持され、安定した状態でトレースできます。
・フレームトレースの測定精度は標準フレーム使用時の周長誤差で±0.05mmとなっています。
・両眼自動トレースの測定時間は約30秒で、パターントレースは約20秒です。
・レンズ加工では、コンピューターがヤゲン位置を計算するオートヤゲン加工に対応します。
・ガイドヤゲン加工では、前面カーブ、後面カーブ、指定カーブ、位置比率、チルト量などを利用してヤゲン位置を細かく調整できます。
・加工前にはヤゲンシミュレーションを表示でき、レンズ外周のどの位置にヤゲンが形成されるかを確認できます。
・度数の強いレンズや外周厚に差があるレンズでも、シミュレーションを確認しながらフレームへの収まりを考慮した加工が可能です。
・特殊なレンズ形状へ対応するEXレンズ加工モードも備えています。
・ヤゲンを必要としないツーポイントフレームなどでは、レンズ外周を平らに仕上げる平加工に対応します。
・LE-9000SX Expressの大きな特徴として、自動溝掘りと自動安全面取り機能を搭載しています。
・新設計のマルチディスクアームによって、溝掘りと安全面取りを効率よく行える構造となっています。
・ナイロールフレーム用の溝掘りでは、レンズ形状を基に溝位置とカーブをコンピューターが自動計算できます。
・ガイド溝掘りでは、作業者が溝位置やカーブを指定して加工することもできます。
・EXレンズ用の溝掘りモードも備え、特殊なレンズ形状に合わせた溝加工が可能です。
・溝位置は±15.0mmの範囲を0.1mm単位で調整でき、ナイロールフレームに合わせて細かく設定できます。
・溝掘りシミュレーションでは、加工前に溝位置、深さ、幅などを画面上で確認できます。
・安全面取り機能では、加工後のレンズ前面・後面に残る鋭いエッジを自動的に削って滑らかに仕上げます。
・面取り量は設定パラメーターから選択でき、レンズ形状や厚みに応じた仕上げが可能です。
・溝掘りと安全面取りを自動化することで、ナイロールやツーポイントフレームの加工時に必要となる手作業を軽減できます。
・PC、PL4、PLB、PLB-2Rという複数の砥石仕様が設定され、用途に合わせて加工構成が異なります。
・PL4仕様では平加工用の研磨砥石を搭載し、レンズ外周を光沢のある状態へ仕上げることができます。
・PLBおよびPLB-2R仕様では、平加工だけでなくヤゲン部分の研磨にも対応します。
・鏡面研磨によってレンズ外周を美しく仕上げることができ、ツーポイントやナイロールなどエッジが露出するフレームに適しています。
・対応レンズ材料はガラス、一般プラスチック、高屈折率プラスチック、ポリカーボネート、アクリル、Trivexなど幅広く設定されています。
・PLB仕様についてはガラスレンズ加工に対応しないため、中古機では本体の砥石仕様を確認することが重要です。
・最大加工レンズ径は90mmで、一般的な眼鏡レンズから比較的大径のレンズまで対応できます。
・レイアウト可能範囲は最大110mmとなっており、偏心量の大きなレンズにも対応できる設計です。
・安全面取りを行わない場合、通常の平加工では直径28mm以上、ヤゲン加工では直径30mm以上のレンズを加工できます。
・ハーフアイ用のレンズアダプターとクランプを使用することで、さらに小径のレンズ加工にも対応できます。
・FPDは30.0～99.5mm、PDは30.0～99.5mmの範囲で設定できます。
・片眼PDは15.0～49.75mmの範囲で設定でき、左右それぞれのPDを考慮したレイアウトが可能です。
・上下方向のレイアウトは±15.0mm、サイズ補正は±9.95mmの範囲で細かく設定できます。
・単焦点レンズだけでなく、二重焦点レンズや累進屈折力レンズなどにも対応した複数のレイアウト方式を備えています。
・標準レイアウト、バイフォーカルレイアウト、PDレイアウト、ボトムレイアウト、アイポイントレイアウトなどを用途に応じて使い分けられます。
・フレーム交換加工用の表示機能も備え、既存レンズやフレーム交換時の加工にも利用できます。
・加工精度は標準条件でヤゲン加工・平加工とも直径方向±0.1mm、軸角度±1°となっています。
・外部通信はNIDEK標準形式、RS-232C、LAN、VCA形式など複数の方式に対応しています。
・NIDEK製LTシリーズの周辺機器やICE-2000、ICE-9000、ICE miniなどのインテリジェントブロッカーと連携できます。
・ブロッカーと組み合わせることで、レンズレイアウト、ブロッキング、エッジングまで一連の加工工程を効率化できます。
・本体寸法は約520mm幅×484mm奥行×330mm高さで、トレーサーを内蔵しながら卓上設置できるコンパクトな構成です。
・本体質量は約42kgです。
・電源はAC115VまたはAC230V・50/60Hz仕様が設定され、加工時の最大消費電力は約1.5kVAです。
・加工時の騒音は最大70dB（A）とされています。
・加工カバーが開いている状態では加工を開始しない安全機構を備え、加工水や研削くずの飛散、砥石への接触を防止します。
・中古品では、まず電源投入後に正常に初期化が完了し、砥石キャリッジ、トレーサー、レンズチャック、マルチディスクアームなどでエラーが発生しないか確認します。
・内蔵トレーサーでは実際のフレームを測定し、左右の玉型やカーブを正常に読み取れるか確認することが重要です。
・実際にレンズを加工し、指定した玉型寸法へ正確に仕上がるか、フレームへ無理なく装着できるかを確認します。
・ヤゲン加工ではヤゲン位置、高さ、カーブがレンズ外周全体で安定しているかを点検します。
・溝掘り機能では溝位置、深さ、幅が安定しているか確認し、マルチディスクアームの動作状態も確認します。
・安全面取りでは前面・後面のエッジが均一に処理されるか確認し、面取り砥石の摩耗や加工ムラを点検します。
・研磨対応仕様ではレンズ外周に曇りや研磨ムラが残らず、均一な光沢が得られるかを確認します。
・各砥石については摩耗、欠け、目詰まりを確認し、高速回転時に異常な振動や大きな騒音が発生しないかを点検します。
・給水・排水系統についても循環水タンク、ポンプ、ホース、ノズルなどを確認し、水漏れや詰まりがないかを確認することが重要です。
・中古査定では本体だけでなく、循環水タンク、ポンプ、レンズカップ、ハーフアイ用アダプター、接続ケーブル、ブロッカー、取扱説明書などの付属状況も評価ポイントとなります。
・特にLE-9000SX ExpressはPC、PL4、PLB、PLB-2Rによって加工可能材料や研磨機能が異なるため、本体銘板と砥石構成を確認して仕様を判断することが重要です。
・NIDEK LE-9000SX Expressは、高速モーターとダイレクトドライブ機構、高精度3次元フレームトレーサー、マルチディスク式の自動溝掘り・安全面取り機能を備え、ヤゲン、平加工、鏡面研磨まで幅広い眼鏡レンズ加工を高速かつ高精度に行えるパターンレスエッジャーです。
